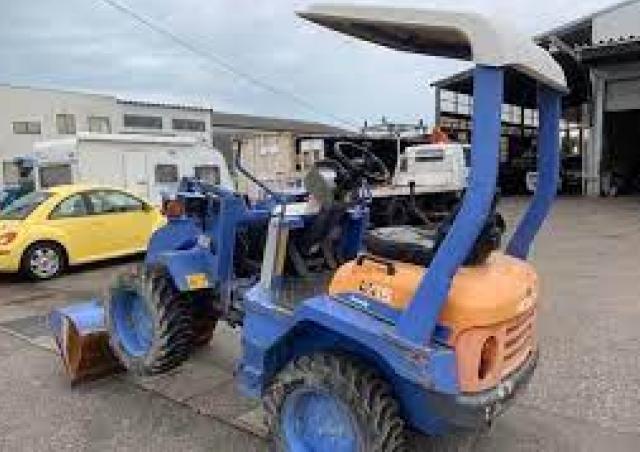

Dane techniczne - LX 15 Hitachi
Specyfikacja
Info: Wszystkie dane są weryfikowane przez zespół ekspertów LECTURA Specs. Mogą jednak wystąpić niepełne dane i błędy. Skontaktuj się z naszym zespołem w sprawie wszelkich sugestii zmian.
- Waga
- 2.09 t
- Ogumienie standardowe
- 10-16.5-4PR (L2)
- Szerokość łyżki podsiębiernej
- 1.35 m
- Pojemność czerpaka
- 0.4 m³
- Długośc transportowa
- 3.44 m
- Szerokość transportowa
- 1.335 m
- Wysokość transportowa
- 2.395 m
- Szybkość podróży
- 15 km/h
- Maksymalna wysokość zwału
- 2.335 m
- Zewnętrzny promień skrętu
- 2.545 m
- Siła wyciągowa
- 20.6 kN
- Producent silnika
- Kubota
- Typ silnika
- D1105-DI-K2A
- Moc silnika
- 16.2 kW
- Pojemność skokowa
- 1.123 l
- Obroty przy maksymalnym momencie obrotowym
- 2500 rpm
Wersja podstawowa z kabiną kierowcy Rops, standardowym czerpakiem i zębami
Specjalistyczne wysposażenie
- filtr cząstek stałych
-
Nie
- Ładowarka obrotowa
-
Nie
- z teleskopem
-
Nie
- Klimatyzacja
-
Tak
- Szybkozłącze hydr.
-
Nie
- Szybkozłącze mech.
-
Nie
