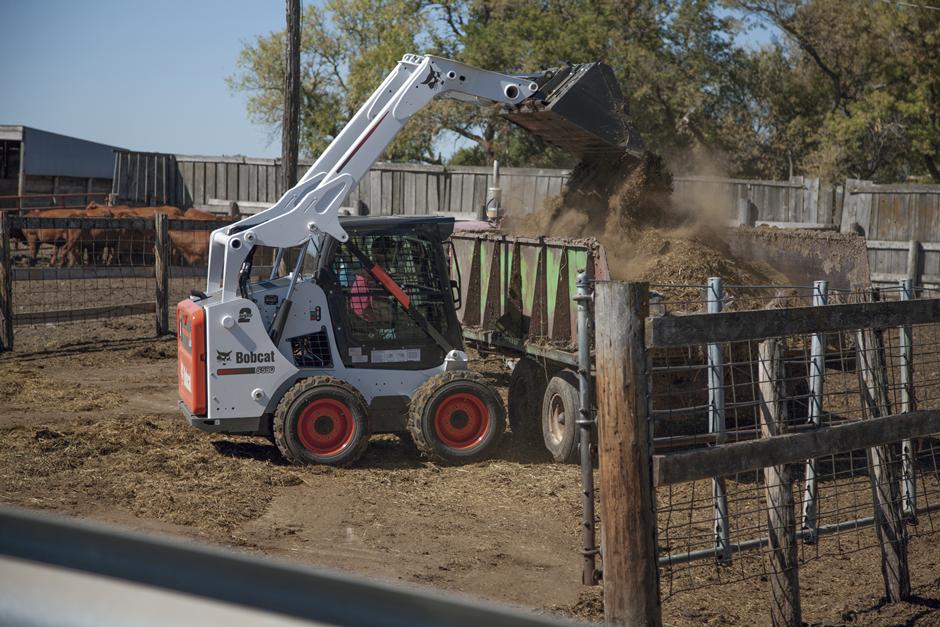

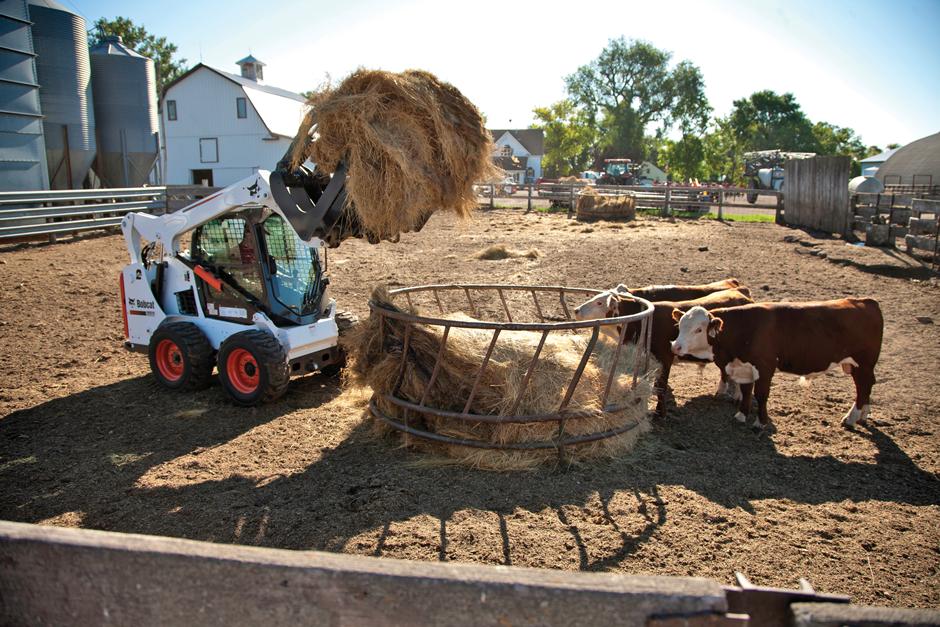

S590 Bobcat S590 Specyfikacja & Dane Techniczne (2017—2020)
.jpg)
.jpg)
.jpg)
.jpg)
Zobacz Bobcat na żywo...
Dane techniczne - S590 Bobcat
Specyfikacja
Info: Wszystkie dane są weryfikowane przez zespół ekspertów LECTURA Specs. Mogą jednak wystąpić niepełne dane i błędy. Skontaktuj się z naszym zespołem w sprawie wszelkich sugestii zmian.
- Waga
- 2.99 t
- Znamionowa pojemność operacyjna
- 967 kg
- Ogumienie standardowe
- 10x16.5 10–ply.
- Szerokość łyżki podsiębiernej
- 1.73 m
- Pojemność czerpaka
- 0.93 m³
- Ochrona kierowcy
- KbR
- Sposób kierowania
- AL
- Długośc transportowa
- 3.38 m
- Szerokość transportowa
- 1.73 m
- Wysokość transportowa
- 1.97 m
- Szybkość podróży
- 17.3 km/h
- Maksymalna wysokość zwału
- 2.32 m
- Seria modelu
- S
- Producent silnika
- Bobcat
- Typ silnika
- D24
- Moc silnika
- 49.2 kW
- Pojemność skokowa
- 2.392 l
- Obroty przy maksymalnym momencie obrotowym
- 1500 rpm
- maksymalny moment obrotowy
- 245 Nm
- Ilość cylindrów
- 4
- Poziom emisji
- III B
Wersja podstawowa z kabiną kierowcy Rops, standardowym czerpakiem z zębami
Specjalistyczne wysposażenie
- filtr cząstek stałych
-
Nie
- Gaz napędowy ciekły-silnik
-
Nie
- Syst. zabez. przed włam.
-
Nie
