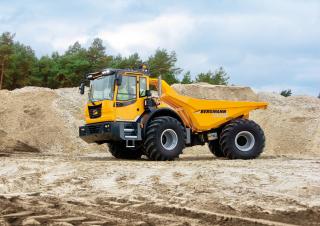

3012HK Plus Bergmann 3012HK Plus Specyfikacja & Dane Techniczne (2016—2019)
Zobacz Bergmann na żywo...
Dane techniczne - 3012HK Plus Bergmann
Specyfikacja
Info: Wszystkie dane są weryfikowane przez zespół ekspertów LECTURA Specs. Mogą jednak wystąpić niepełne dane i błędy. Skontaktuj się z naszym zespołem w sprawie wszelkich sugestii zmian.
- Waga
- 9.08 t
- Ogumienie standardowe
- 20.5 R25
- Poj. nadwozia samowył.
- 8 m³
- Szybkość podróży
- 40 km/h
- Ciężar użyteczny
- 12 t
- Długośc transportowa
- 6.844 m
- Szerokość transportowa
- 2.505 m
- Wysokość transportowa
- 3.022 m
- Wysokość załadunku
- 2.11 m
- Seria modelu
- 3000
- Producent silnika
- Cummins
- Typ silnika
- QSB4.5
- Moc silnika
- 119 kW
- Pojemność skokowa
- 4.5 l
- Obroty przy maksymalnym momencie obrotowym
- 2200 rpm
- Poziom emisji
- Tier 4 i
Specjalistyczne wysposażenie
- filtr cząstek stałych
-
Nie
- centralne smarowanie
-
Nie
- Ogrzewanie muldy
-
Nie
- Klapa tylna
-
Nie
- Klimatyzacja
-
Nie
